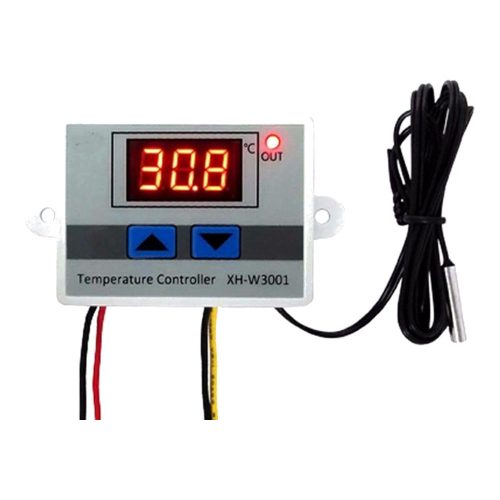

XH-W3001-220 TERMOSZTÁT LED KIJELZŐVEL AC 110--220V IP20

Be- és kikapcsolási hőmérséklet beállítása:

1. Bekapcsolás után alapállásban a mért hőmérséklet látható a kijelzőn.
2. Nyomja meg a FEL gombot a bekapcsolási hőmérséklet megjelenítéséhez.
3. Hosszan nyomja meg az FEL gombot, addig amig a kijelző villogni kezd, majd állítsa be a FEL és a LE gomb segítségével a bekapcsolási hőmérsékletet.
4. Várja meg amíg ismét a mért hőmérséklet látható a kijelzőn.
5. Nyomja meg a LE gombot a kikapcsolási hőmérséklet megjelenítéséhez.
6. Hosszan nyomja meg az LE gombot, addig amig a kijelző villogni kezd, majd állítsa be a FEL és a LE gomb segítségével a kikapcsolási hőmérsékletet.
7. Várja meg amíg ismét a mért hőnérséklet látható a kijelzőn.

[OPCIONÁLIS] Hőmérséklet korrigálás:

1. Kikapcsolt állapotban hosszan nyomja egyszerre a FEL és LE gombokat, miközben áram alá helyezi a készüléket.
Gyári beállításnál a kijelzőn 0.0 érték jelenik meg.
2. A FEL vagy LE gombbal állítsa be, a mért hőmérséklet korrigáció értéket. (-30...30°C)
3. Várja meg amíg a mért hőmérséklet látható a kijelzőn.

Gyári beállítások visszaállítása (RESET):

1. Mért hőmérséklet kijelzésnél hosszan nyomja egyszerre a FEL és LE gombokat, amíg a kijelzőn 888 nem látható.

A modult TILOS párás, nedves környezetben használni!
A modul belsejében a bemeneti fekete és kimeneti fekete vezeték azonos! A relé a bemeneti piros/fázis vezetéket kapcsolja a kimeneti sárga/fázis vezetékre.
A fázist tilos a fekete bemenetre kötni, mert így a fázis kikapcsolt állapotban is jelen lesz a kimeneti
fekete vezetéken!
