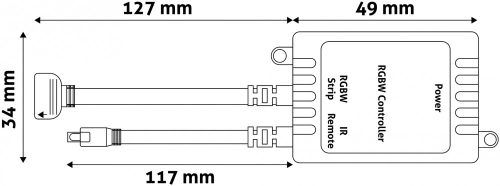

Avide LED Szalag 12V 96W RGB+W 40 Gombos IR (infra) Távirányító és Vezérlő

Az Avide RGBW LED-szalag vezérlővel az RGB és RGBW LED-szalagok világítása vezérelhető.

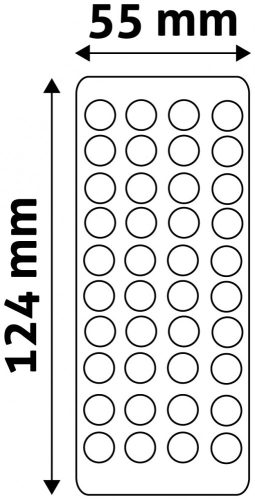

Be- illetve kikapcsolható a világítás továbbá beállítható annak fényereje és módja az infravörös jelátvitelű távirányítón található 40 nyomógomb segítségével.

RGBW LED-szalag esetén a dedikált fehér színt teljesen elkülönítve lehet személyre szabni.

RGB szalag használatakor a dedikált fehér színt vezérlő gombok nem tudják ellátni a feladatukat.

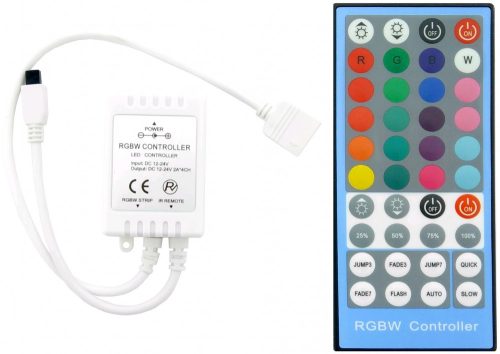

1. Fényerő növelése

2. Fényerő csökkentése

3. Dedikált fehér fényerő növelése

4. Dedikált fehér fényerő csökkentése

5. Fényjáték átmenet nélkül (3 szín)

6. Fényjáték, lélegző effekt (3 szín)

7. Fényjáték, színváltás átmenettel, (7 szín)

8. Fényjáték, váltakozó villogás (7 szín)

9. Bekapcsológomb

10. Kikapcsológomb

11. Előre beállított statikus színek (20db)

12. Dedikált fehré szín bekapcsolása

13. Dedikált fehér szín kikapcsolása

14. Előre beállított fényerő dedikált fehér színhez (4db)

15. Mód sebesség növelése

16. Fényjáték átmenet nélkül (7 szín)

17. Mód sebessé csökkentése

18. Automatikusan változó világítási mód

Világítási módok:

20db statikus szín állítható fényerővel.

JUMP3 - Színátmenet nélküli fényjáték 3 színnel: piros-zöld-kék

FADE3 - Lélegző effekt 3 szín váltakozásával: piros-zöld-kék

JUMP7 - Színátmenet nélküli fényjáték 7 színnel: piros-zöld-kék-lila-cián-sárga-fehér

FADE7 - Fényjáték folyamatos színátmenettel, 7 színnel: piros-zöld-kék-lila-cián-sárga-fehér

FLASH - Villogás folyamatos színváltozással, 7 színnel: piros-zöld-kék-lila-cián-sárga-fehér

AUTO - A dinamikus módok automatikusan felváltva játszódnak le.

A vezérlő RGB vagy RGB+W LED-szalag és tápegység közé szerelve látja el funkcióját, erre példa az alábbi ábra:

Bekötés:
RGB+W: Az 5 tüskés csatlakozóval ellátott szalagunkat csatlakoztassuk a vezérlőhöz. Fontos, hogy a LED-szalag csatlakozóján lévő nyíl és a vezérlő csatlakozóján lévő nyíl egymással szembe kerüljön.

RGB: A 4 tüskés csatlakozóval ellátott RGB szalagunkat is csatlakoztathatjuk az RGB+W vezérlőhöz, ez esetben is fontos, hogy a nyíl a vezérlő csatlakozóján és a LED-szalag csatlakozóján egymással szembe kerüljön, így a W(azaz fehér) tüske szabadon marad.

A vezérlő bemeneti oldalán található DC anya csatlakozóhoz csatlakoztassuk a DC apa csatlakozóval ellátott tápegységünket. Ha a tápegység nem rendelkezik ilyen csatlakozóval, akkor egy "ABLS12VDC-MALE-PLUG" termékkódú DC-apa csatlakozóra is szükségünk lesz a beszereléshez.
